OLED制造工艺的革新 前处理设备投资超越EUV光刻机，引领显示技术新纪元

在半导体和显示面板制造领域，技术竞赛与资本投入向来是推动产业发展的核心引擎。一个引人瞩目的现象浮出水面：用于生产高端OLED（有机发光二极管）显示面板的关键前处理设备，其单台价格已经超越了全球光刻机巨头ASML生产的顶级EUV（极紫外）光刻机。这一价格信号的背后，不仅揭示了OLED技术迭代的深度与广度，更预示着显示面板产业乃至上游设备领域正迎来一场深刻的价值重构。

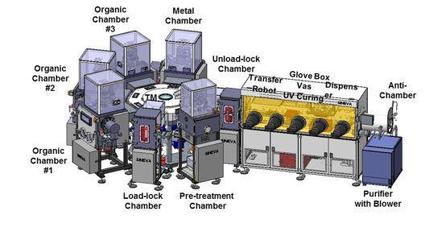

理解“前处理设备”的高价值定位至关重要。在OLED制造流程中，前处理环节主要包括TFT（薄膜晶体管）背板的精细加工、精密金属掩膜版（FMM）的蒸镀、以及高纯度有机材料的沉积等核心步骤。随着市场对更高分辨率（如用于VR/AR的Micro-OLED）、更高刷新率、更佳色彩表现及可折叠/卷曲形态的追求，这些工艺的复杂性与精度要求呈指数级提升。例如，用于制造超高分辨率OLED的精细金属掩膜版（FMM），其开孔精度要求已达微米甚至亚微米级别，对应的蒸镀设备需要实现纳米级的对位精度与均匀性控制。这类设备融合了超精密机械、真空技术、材料科学及智能控制等尖端科技，研发与制造成本极其高昂。

相比之下，ASML的EUV光刻机作为半导体制造中雕刻芯片电路的核心，其技术复杂性与价格（约1.5亿至2亿美元）早已是业界标杆。当前部分领先的OLED前处理设备，如用于第8.6代线的高精度蒸镀机或激光退火设备，其报价已突破2亿美元大关，甚至更高。这标志着在特定技术路径上，显示面板制造的设备投资强度正在比肩乃至超越最先进的芯片制造。

驱动这一“钞能力”爆发的核心因素是多维度的：

1. 技术壁垒与垄断格局：与EUV光刻机市场由ASML寡头垄断相似，高端OLED前处理设备市场也呈现出高度集中的态势。仅有少数日本、韩国及美国的设备商（如Canon Tokki、Sunic System、Applied Materials等）能够提供满足顶尖面板厂要求的技术解决方案。这些厂商在长期研发中构建了深厚的专利壁垒和工艺诀窍（Know-how），设备性能直接决定了最终面板的良率与品质，因此其定价权极为强势。

1. 市场需求与产能竞赛：OLED面板正加速从智能手机向平板电脑、笔记本电脑、电视及车载显示等领域渗透，尤其是苹果公司全面转向OLED显示屏的战略，极大地刺激了全球产能扩张。中国面板厂商如京东方、TCL华星、维信诺等也在大力投资新一代OLED产线，以争夺技术制高点。这场全球性的产能军备竞赛，催生了对于顶级生产设备的饥渴需求，推高了设备价格。

1. 工艺整合与效率挑战：与芯片制造中光刻是关键但非唯一环节类似，OLED制造中前处理设备的性能直接影响整个生产线的效率与效益。更高的沉积速率、更优的材料利用率、更低的缺陷率，都能为面板厂带来巨大的成本优势和竞争力。因此，面板厂愿意为能带来颠覆性提升的设备支付溢价。

1. 材料与工艺的协同进化：新一代OLED技术（如双层串联结构、磷光蓝光材料等）的实现，极度依赖前处理设备的能力。设备与材料、工艺构成了紧密耦合的创新三角，任何一方的突破都需要其他两方的适配升级，这种系统性创新进一步抬高了设备的技术门槛与价值。

行业影响与未来展望

OLED前处理设备价格的“超车”，将对产业链产生深远影响：

• 重塑设备行业格局：巨额利润和战略地位将吸引更多资本和顶尖人才涌入显示设备领域，可能催生新的竞争者或加速并购整合。设备商与面板厂之间的绑定关系将更加紧密，共同开发定制化解决方案成为趋势。
• 抬高行业进入门槛：天文数字般的设备投资，意味着建设一条具有全球竞争力的OLED产线所需资本呈几何级数增长，这将进一步强化现有头部面板厂商的优势，中小玩家难以为继。
• 推动技术多元化探索：极高的设备成本也可能促使业界寻求替代技术路径。例如，印刷OLED技术有望大幅简化制造流程、降低设备依赖和材料损耗，目前正受到密切关注和持续研发。
• 加速产业链自主化诉求：尤其对中国显示产业而言，突破高端前处理设备的“卡脖子”环节，实现国产化替代，已成为保障产业安全与可持续发展的国家级战略课题。

总而言之，OLED前处理设备价格超越顶级EUV光刻机，是显示技术迈向“后硅基”时代精密制造巅峰的一个鲜明注脚。它不仅是“钞能力”的体现，更是“技能力”的彰显。这场发生在“玻璃基板”上的精密革命，正在重新定义高端制造的价值观，并将持续牵引着全球显示产业未来十年的竞争脉络与发展方向。
